Bloc
LSS 2023
Avertissement: ce bloc a été testé avec plusieurs projecteurs ayant un rapport de projection (TR) différent. Pour les projecteurs ayant un TR>1.5 le bloc Heligon est supérieur en qualité optique. Les aberrations induites par l'accumulation de lentilles ne donneront pas forcément de bons résultats sur les bords de champ suivant l'alignement.
Pour un TR<1.5, vu les angles incidents différents, la qualité est très acceptable et permet de gagner du champ (jusqu'à 180°) par rapport à un montage 50mm argentique ou un condenseur à monture SonyE ou canon EFM (ex: champ supérieur au 55mm 7artisans)
Pour vérifier le ratio TR d'un projecteur, on peut utiliser le site: https://www.hcinema.de/
Des modèles actuels 4K comme le Acer Predator GM712 ou le Benq TK700 peuvent convenir.
Principe
Le condenseur réduit l'image du vidéoprojecteur. Pour obtenir le champ de projection le plus large possible (ici le maximum du fisheye, 180°) il faut réduire AU MAXIMUM la distance condenseur / Fisheye.
Certains constructeurs ont été déçus, car croyant bien faire, ils ont privilégié un montage mécanique solide multipliant les bagues d'adaptation et augmentant le tirage (distance condenseur-fisheye). Avec les mêmes optiques il est possible d'obtenir des champs de projection différents suivant la variation de ces distances, parfois fortement limités. .
Pour réduire la focale arrière du condenseur et ainsi augmenter le champ de projection (comme un heligon 75), on place une optique supplémentaire entre le condenseur et le fisheye, au plus près de ce dernier. Ce qui nous donne la chaîne optique:

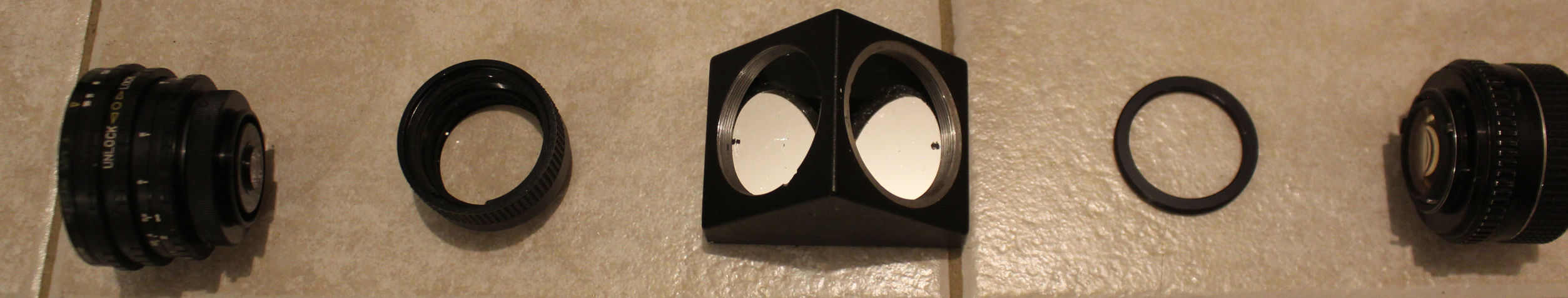

Videoprojecteur / Condenseur / Renvoi coudé / Réducteur de focale / Fisheye
Typiquement le réducteur a une focale comprise entre 80 et 100mm
Remarque: si le montage avec le réducteur ne permet pas la focalisation, il faudra peut être envisager un montage “droit” (voir note de bas de page).

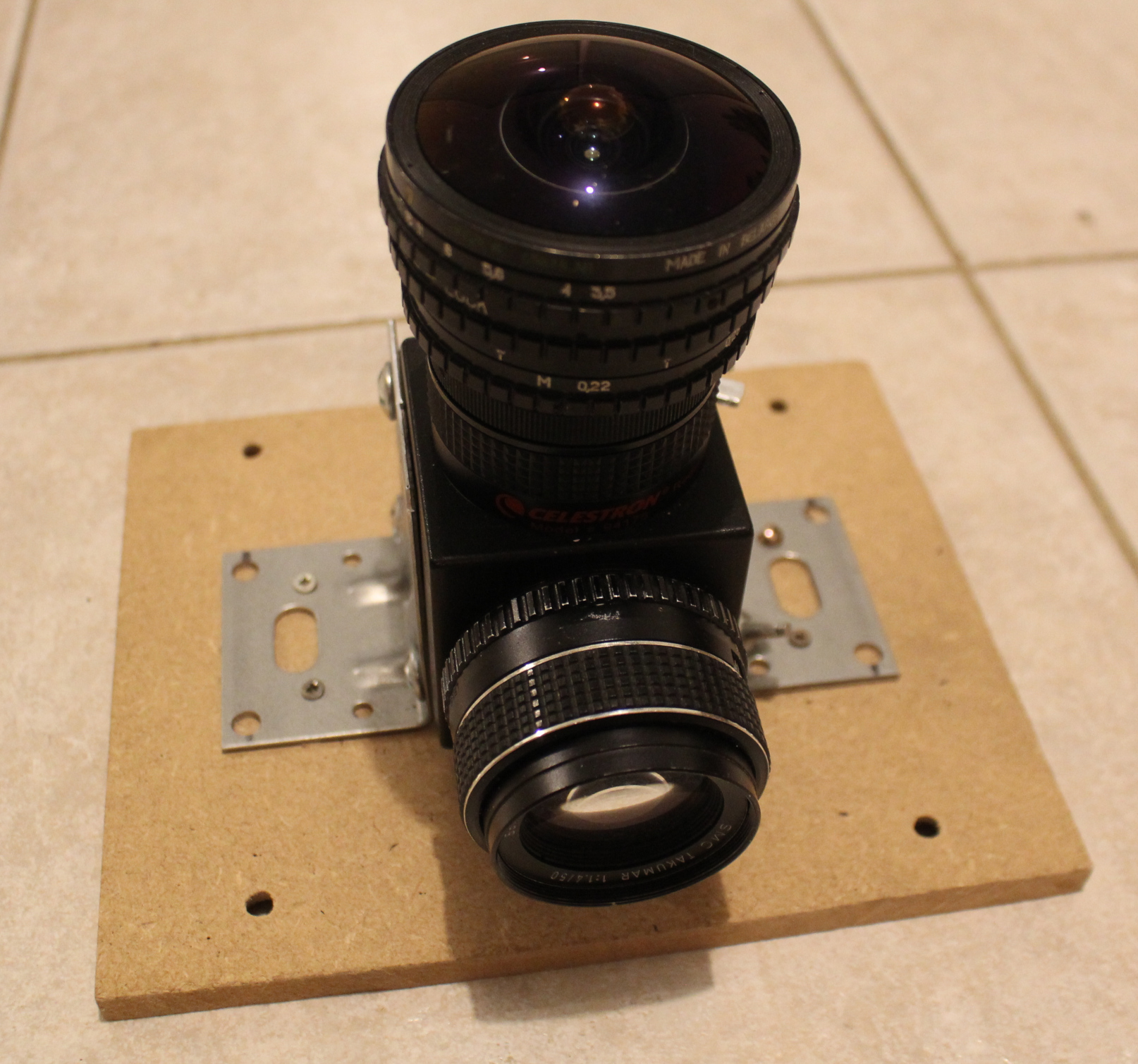

Assemblage
Le condenseur utilisé ici est un 50mm F/D1.4 Takumar sur monture à vis M42 (Pentax). Rappel: les 50 mm à F/D1.8 ne sont pas utilisables car la lentille arrière est trop petite !
il est attaché au renvoi coudé à l'aide d'une bague usinée M52x1 ext / M42x1 int (usinée sur mesure.
Le renvoi coudé est un Kepler 2 pouces basique: gros avantage les 2 parties sont dévissables, au diamètre 52mm (pas 1/24 pouces exactement = monture SCT). Note: ce n'est pas le cas de tous les renvois coudés, en particulier ceux plus haut de gamme.
Le réducteur Celestron #94175 correspond à ces spécifications. doté d'un pas SCT, il se visse très bien sur le renvoi coudé (type Kepler 2 pouces). il serait possible d'utiliser un simple doublet optique (plus compliqué à monter)
le fisheye est un Peleng 8mm (difficile à trouver, voir note de bas de page) sur monture M42 et anneau d'adaptation identique au condenseur : Bague usinée M52x1-M42x1 qui se visse dans le réducteur Celestron.

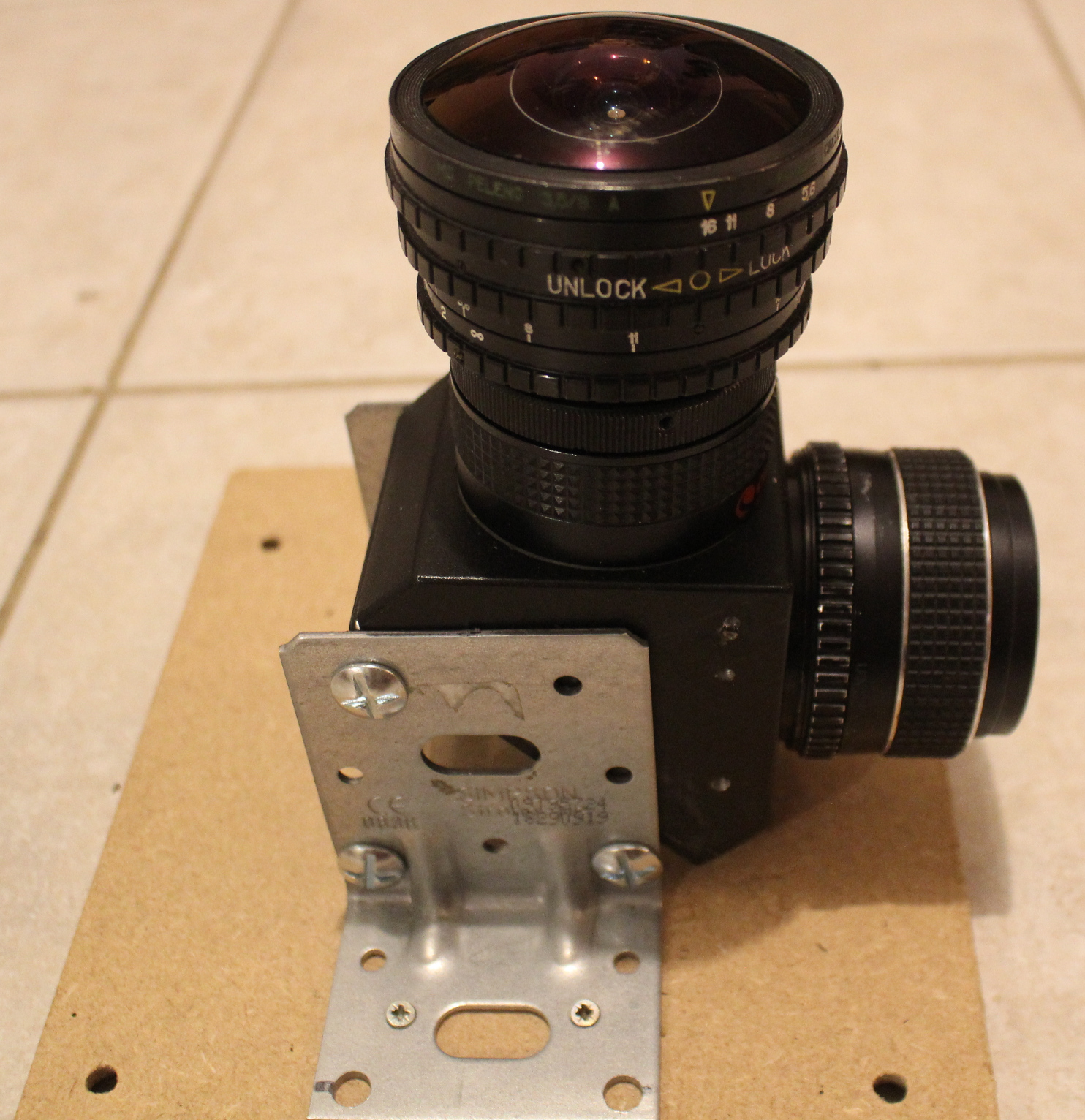

L'étrier simple (décrit sur le site) permet le réglage en hauteur et en inclinaison.
Notes
Adaptation d'un montage simple
Il est possible de reprendre un montage “simple bloc 50mm” en réduisant le tirage du condenseur et en le remplaçant par un réducteur de focale, au plus près du fisheye.
A propos de fisheyes en 2022
le Peleng 8mm était fabriqué en Biélorussie et distribué en Ukraine; à cause de la situation internationale, l'approvisionnement est compromis. L'usage d'un fisheye Fullframe, comme le Sigma 8mm F/D3.5 est un candidat au remplacement. Il faudra encore gérer l'adaptation (bague et monture) au montage existant.
Montage droit vs renvoi coudé
En cas de mise au point impossible dû au tirage excessif (montage avec des bagues trop épaisses) il est envisageable de supprimer le renvoi coudé pour créer un train optique droit. Mais cela implique d'utiliser le projecteur en position verticale. Ce type de montage a été testé dans les premiers montages mais souvent abandonné pour 2 raisons:
-le fonctionnement “normal” du projecteur n'est pas garanti dans cette position (quid de l'évacuation de la chaleur ?)
-la poussière finit par se déposer sur la matrice DLP et l'enlever est synonyme de démontage complet de l'objectif et ouverture du projecteur, opération très délicate.
Adaptation monture à baïonnettes
Comme pour le bloc 2022, il est possible d'utiliser des objectifs à montures nikon F ou Pentax et de compenser la différence entre le M52x1 et la monture par un anneau incomplet (voir montage 2022 avec le 55mm monture SonyE). Les montures Canon EF sont trop larges pour permettre le montage. (diamètre supérieur à 52mm)
decembre
2022- Yves LHOUMEAU
|
