Bloc LSS 2022
(adaptable sur 2 types de projecteurs)
Testé sur 2 types de projecteurs, avec TR<1.5 et TR>1.5

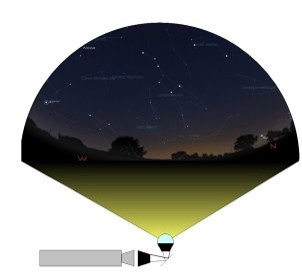

Rappel du principe
Réduire l'image avec un objectif condenseur, puis reprojeter avec un objectif très grand angle (fisheye).
Pour obtenir le champ maximal, il faut réduire la distance entre le condenseur et le fisheye.
Catégories d'objectifs
Le condenseur idéal Heligon
Rodenstock 75mm est rare et difficile à trouver désormais. on peut le
remplacer par des objectifs photographiques.

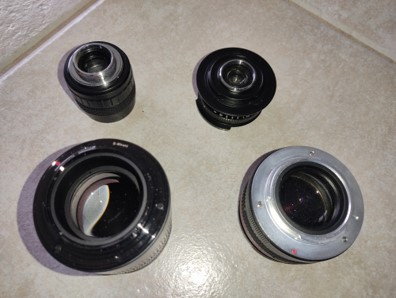

De
nombreux objectifs sont disponible mais avec des focales
arrières (back focus ou flange focal distance FFD)
déterminées par leur type de monture (video-photo): on
trouve notamment
monture C-CS
|
17,526mm / 12,5mm
|
monture trop petite pour l'image
|
micro 4/3
|
19,5mm
|
lmonture trop petite pour l'image
|
Sony E
|
18mm
|
bon choix -taille limite mini pour l'image
|
Canon EF-M
|
18mm
|
bon choix -taille limite mini pour l'image
|
Fujifilm X
|
17,7mm
|
bon choix (encore non testé)
|
Fullframe APN
|
44-46.5mm
|
choix historique - FFD long.
|
les
3 montures sélectionnées: SonyE, Canon EF-M, FujifilmX
sont prévue pour des capteurs APS-C (environ 23.6x15.7mm ou
22.5x14.8 variable selon les fabricants).
Le
diamètre maximal de l'image intermédiaire doit être
proche de 24 mm (diamètre de l'image fisheye pour un objectif
projecteur fullframe 24x36mm)
monture SonyE
ideal dans notre application,
mais la gamme des focales est limitée. Pour notre application,
le choix d'une focale fixe 55mm F/D1.4 semble le plus adapté. Il
ne faut pas oublier que la lentille arrière doit être
assez large pour laisser passer l'image de l'horizon.
une description se trouve ici:https://fr.wikipedia.org/wiki/Monture_Sony_E

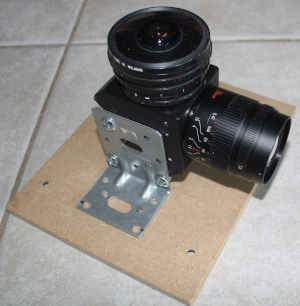

Condenseur / f=55mm F/D=1.4
7artisans - monture sonyE
Composants
- objectif 7artisans F=55mm F/D=1,4 monture sonyE
- Fisheye Peleng 8mm (monture indiférente)
- Renvoi coudé (démontable) Kepler 2 pouces
- pince de fixation
La monture SonyE a le bon
gout d'être légèrement plus petite (46,1mm) que le
diamètre interne du renvoi coudé Kepler (50,8mm=2
pouces). ON peut l'adapter de manière très simple en
utilisant un anneau ouvert en plastique, imprimé en 3D
pour compenser la différence de diamètre. la
propriété un peu molle (relative) du plastique par
rapport au métal et l'aspect ouvert (qui évite une des
aillettes de la monture bayonnette) permet un montage
légèrement en force, rigide.

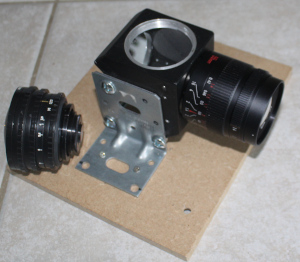

Pour
augmenter le champ de projection au maximum, on peut retirer la bague
de fixation du fisheye Peleng . L'objectif n'est pas fixé et
repose par gravité. Ce n'est pas l'idéal non plus.On peut
garder un système de fixation ridige qui augmente le tirage de
quelques mm, au prix d'un champ plus étroit.
Système de réglage
pince de fixation et globe d'alignement
Dans ce montage sommaire,
2 équerres sont fixées sur une planche. les
réglages possibles peuvent être:
- translation de la planche en X et Y, rotation de la planche dans le plan XY
- inclinaison du bloc
- translation du bloc selon l'axe Z
A noter, on peut régler l'alignement optique en laissant fixe le bloc et en déplaçant le projecteur.

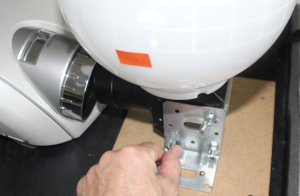

le réglage d'inclinaison et de translation selon l'axe Z se fait en desserant 2 des 3 boulons de la pince:

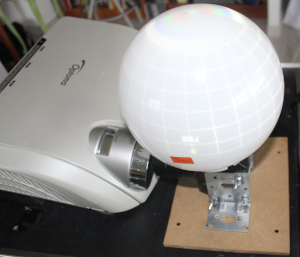

l'alignement optique est
grandement facilité si on utilise un globe translucide comme
mire de réglage, retiré ensuite pour la projection sous
dome.
decembre 2021- Yves
LHOUMEAU
|
